Puente en la entrada de la bahía de Ise

Javascript is required to view this map.

Situación geográfica
ERA 2000 - Puente en la entrada de la bahía de Ise

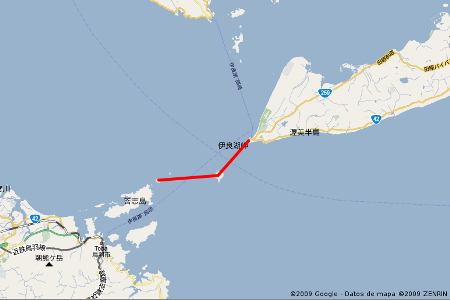

Planta de situación
Planta de situación
ERA 2000 - Puente en la entrada de la bahía de Ise

Nagoya, la mayor ciuidad en el área de Tokai, está situada en al fondo de la bahía de Ise. En la entrada a la bahía la distancia entre la ciudad de Toba , en la costa oeste, y el cabo Irako, en el este, es de unos 20 km. aproximadamente, pero la presencia de dos islas relativamente grandes cerca de Toba y otra más pequeña, Kami, en la zona central, las tres habitadas, permiten dividir la trayectoria en varias estructuras.

El canal de Irako, entre el cabo del mismo nombre y la isla de Kami, tiene una profundidad máxima de 100 m. y se empleará como canal principal de navegación. Se propone atravesar este canal con un puente colgante de tres vanos, y luz central de 2100 m.

Para la salida de Kami por el oeste se plantean dos alternativas, una por el norte y otra por el sur. La alternativa norte presenta un recorrido con importantes profundidades de agua. Por ello, se considera la construcción de un puente colgante de cuatro vanos, con dos vanos principales de 1400 m., para reducir así el número de cimentaciones en aguas profundas. La máxima profundidad que alcanza el agua a la altura de las cimentaciones es de casi 60 m.

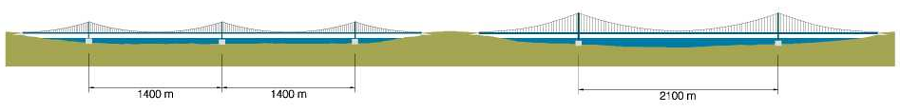

Alzado longitudinal
Alzado longitudinal
