MEFLAP

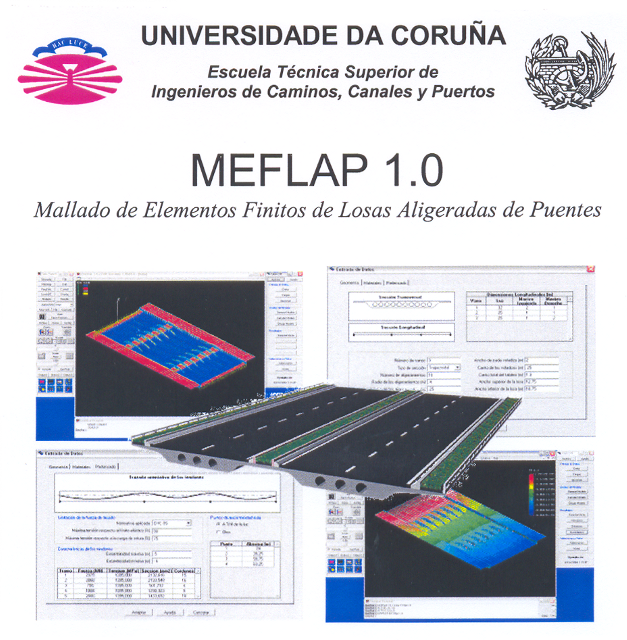

El programa MEFLAP (Mallado de Elementos Finitos de Losas Aligeradas de Puentes) supone una manera fácil y rápida de realizar un modelo no lineal de elementos finitos de losa ortótropa de un puente de losa aligerada, incluyendo los cordones de pretensado. Dispone de una interfaz gráfica que permite la entrada de todos los datos del puente y el posterior tratamiento de los resultados obtenidos, permitiendo el cálculo y la representación gráfica de los esfuerzos en los elementos lámina, a partir de las tensiones que genera el código de elementos finitos. El cálculo del puente se realiza de manera transparente para el usuario utilizando el programa COSMOS/M™ de Structural Research & Analysis Corporation, que puede ser controlado desde el propio MEFLAP, no requiriendo del proyectista conocimientos especiales de elementos finitos.

El programa MEFLAP tiene como características más destacadas las siguientes:

• Interfaz gráfico de entrada de datos que permite definir con rapidez y sin riesgo de errores las características geométricas y mecánicas del modelo, así como introducir las cargas en sus distintas combinaciones.
• Cumple las especificaciones de las normativas españolas EHE y UNE 36094:97 relativas a los materiales y sus características.
• Calcula automáticamente los parámetros geométricos y mecánicos del modelo de losa ortótropa y los suministra al usuario.
• Permite definir el trazado longitudinal del pretensado de manera precisa, especificando las excentricidades máxima y mínima y los puntos de excentricidad nula a lo largo de todo el puente.
• Genera un modelo de elementos finitos de todo el puente en el programa COSMOS/M™ de Structural Research & Analysis Corporation de forma transparente para el usuario, de acuerdo con los datos introducidos, incluyendo el trazado del pretensado y la combinación de sobrecargas de uso.
• Implementa los comandos necesarios para el postproceso de los resultados en COSMOS/M™ de forma sencilla y unificada.
• Proporciona listados de movimientos, tensiones, esfuerzos y reacciones, tanto de todos los valores como de los extremos, permitiendo seleccionar la zona del modelo.
• Presenta en pantalla los mapas de resultados de movimientos, tensiones y esfuerzos, ofreciendo una visión inmediata de los resultados del cálculo.
• Debido a la modularidad de su diseño, el código puede adaptarse fácilmente a otros programas de cálculo por elementos finitos.
